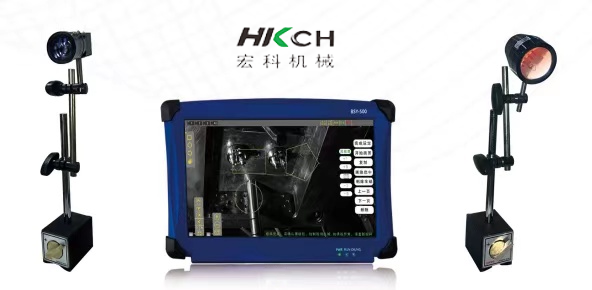

注塑机模具监视器 注塑机视觉系统CDD视觉在线检测模具监视器 一台成型机可以配置1-4个摄像头 新一代模具监视器追求操作更便利,性能更稳定,具有专利的红外技术能满足不断发展的各类高低端模具应用。是利用机器视觉对比功能和检测功能对影像数据进行实时运算,对注塑机的运行情况进行实时监视,是非接触式的防止压模的解决方案。保护模具完整,降低模具损耗。 采用具有专利技术的近红外光照明,使检测效果更可靠稳定,近红外光配合特有的感度方式及位置补正功能可达到稳定的监控目的。
下面是基于机器视觉技术的模具检测方案(模具保护器)
1.检测对象
其主要检测对象为键盘模具冲压下来的废料是否已经被清掉。
2. 检测要求
A. 被测物体视野较大。
B. 被测物体上是否存冲压下来的键盘模具废料。
3.视觉检测系统设计
4.检测面积10MM-5μ
检测系统的视觉部分主要由数字摄像机、镜头、光源以及图像处理软件组成。根据实际物体的视野以及物体测量要求,选用合适的数字摄像机,镜头以及光源配合采集图像,并在采集到成像质量好的图片后使用处理软件进行处理。
工位设计:由于工业现场的条件所限,光源和相机只能在同一侧对被检测物体进行检测。由于被检测物体会有厚度,通过光源把这些键盘模具废料的边缘打亮,可以发现键盘模具废料是否已经被全部清理掉。 |
