在高速注塑生产中，如何让模具监控无死角？多摄像头布局设计是关键！

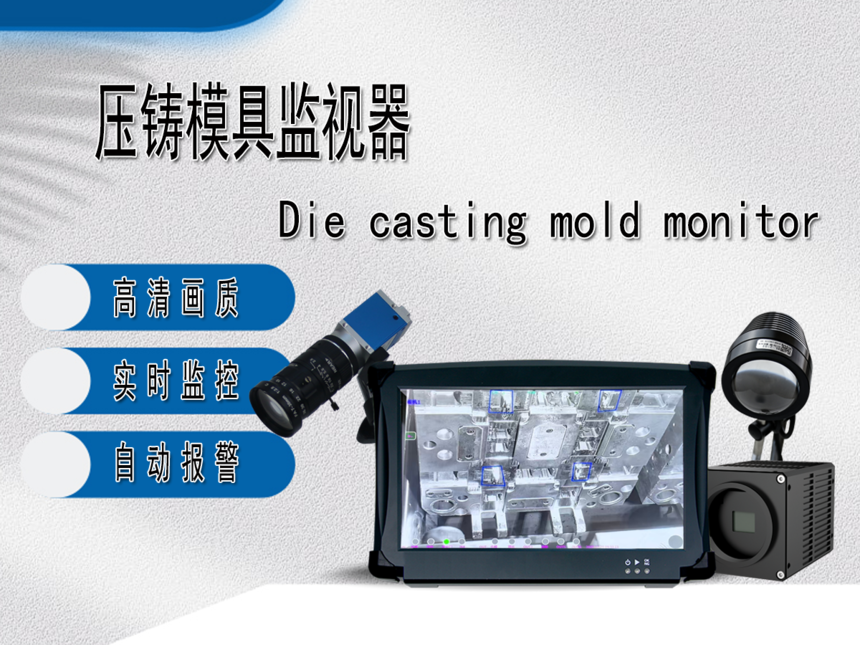

压铸模具监视器的多摄像头布局设计，核心在于通过科学布设摄像头、精确同步与分区检测，实现对模具关键区域的零死角监控，并满足高速生产的响应要求。

 多摄像头布局的核心策略

一个有效的多摄像头布局方案需综合考虑覆盖、同步、照明与处理能力，具体设计要点如下：

1. 覆盖与分区

目标是无死角监控关键区域。

• 按模腔/功能分区：根据模具结构，将检测区域划分为几个逻辑块，每个摄像头负责一块。例如，一个8腔模具可由2台相机分别覆盖4个模腔。

• 重点区域优先：确保分型面、滑块、抽芯、顶针等易发生异物残留或损坏的区域位于摄像头视野中心。

2. 同步触发

目标是消除检测时间差，确保图像可比性。

• 信号同步：所有摄像头必须由注塑机的同一个开模到位信号同步触发。

• 硬件保障：系统需支持多通道输入，响应时间应足够快以保证同步精度。

3. 照明均匀性

目标是消除光照不均导致的误判。

• 独立光源配置：为每个摄像头配置独立的环形光源或条形光源，并单独调节亮度。

• 分区照明：对于多腔模具，可采用多组光源模块，每组对应覆盖的模腔，确保每个检测区域光照强度一致。

4. 处理能力

目标是满足高速生产节拍。

• 并行处理：系统硬件和软件算法需支持多路图像数据的并行处理。

• 算力要求：处理所有通道图像的总时间应远小于注塑周期。

 实现布局的关键技术保障

要实现上述布局，需要以下软硬件技术的支持：

• 软件与算法：软件需能将每个摄像头的视野分割成独立的检测区域，并为每个区域设置不同的检测参数。同时，应采用并行计算技术来加速多路图像处理，避免成为生产瓶颈。

• 硬件选型与安装：应选择支持全局快门的工业相机，以防止拍摄运动物体时产生拖影。安装时需使用磁吸底座等稳固的安装方式，并确保镜头有足够景深，使整个检测平面都清晰。

 针对不同场景的配置方案

你可以根据模具类型和检测需求，参考以下方案进行配置：

单腔大型/复杂模具

• 推荐摄像头数量与布局策略：2-3个摄像头。分别监控定模侧、动模侧、以及滑块/抽芯等运动机构。

• 核心关注点：覆盖所有机械运动点和产品易残留区域，确保合模安全。

多腔模具

• 推荐摄像头数量与布局策略：采用“分区覆盖”原则。例如：8腔可用2台相机，16腔可用4台相机。

• 核心关注点：各区域照明均匀性与图像处理的同步性，保证检测标准一致。

立式机带旋转台模具

• 推荐摄像头数量与布局策略：至少2个摄像头。可采用“内外侧结合”方式：一个在旋转前检测镶件放置，一个在旋转后、合模前再次确认镶件是否弹出。

• 核心关注点：两次检测的逻辑关联与协同，确保在动态过程中无漏检。

 选型与实施建议

• 评估系统扩展性：选择的主机应支持增加摄像头，为未来可能增加的检测需求预留空间。

• 确保深度集成：优先选择能与注塑机控制系统通过I/O或工业以太网进行深度集成的系统，实现检测信号与生产动作的无缝联动与分级报警。

• 重视调试与模板化：利用系统提供的参数模板化功能，为不同模具保存独立的检测参数，换模时可一键调用，大幅减少调试时间。
